便携式限速器测试仪,电梯限速器测试仪

产品名称: 便携式限速器测试仪,电梯限速器测试仪
产品型号: QXJ-C
产品展商: 新德图仪器
产品文档: 无相关文档

简单介绍

便携式限速器测试仪,电梯限速器测试仪用于检测电梯限速器**线速度及限速器动作速度。适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测,同时适用于电梯及限速器生产厂家的在线检测,便携式限速器测试仪,电梯限速器测试仪


便携式限速器测试仪,电梯限速器测试仪  的详细介绍

便携式限速器测试仪,电梯限速器测试仪用于检测电梯限速器**线速度及限速器动作速度。适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测,同时适用于电梯及限速器生产厂家的在线检测,便携式限速器测试仪,电梯限速器测试仪
1.
用途

该仪器用于检测电梯限速器**线速度及限速器动作速度。适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测,同时适用于电梯及限速器生产厂家的在线检测。

2. 仪器组成

限速器测试仪有两大部分组成:驱动部分(图2)和控制检测部分。

2.1控制检测部分

控制检测部分包括控制面板(见图1),包括打印机、显示屏及键盘等,侧面有连接电气开关鳄鱼夹、测速传感器、USB接口及220V交流电源输入接口、调速输出接口等。

                                  图1

2.2驱动部分

包括驱动电机、驱动轮、驱动插座、测速传感器固定架及磁力豆等。在使用时要先锁紧驱动轮,然后调整测速传感器的位置,使之和测速小磁钢的放置位置对应,并距离小于5mm;小磁钢放置在限速器的旋转轮上。

3. 主要技术参数

测量范围:0.5—10m/s

准确度:﹤±1%

保存测量次数:100组

电源:交流220V

驱动电机*高转速:4500rpm

4. 主要功能

测量限速器电气开关动作速度和限速器动作速度并自动保存数据;

数据查看和浏览功能;

参数设置功能;

时钟功能;

删除功能;

数据导出功能,检测数据可以导出到计算机(需专用软件)进行保存打印等。

驱动限速器转动;

驱动电机转速自动调整;

打印。

5. 使用说明

5.1控制部分基本功能及操作

5.1.1主界面显示







开机首先进入主界面,如图5.1.1所示。主界面将显示仪器提供的所有功能,用户可以通过按相应的数字键选择相应功能

            5.1.1 主界面                     图5.1.2设置界面



5.1.2参数设置功能

在主界面时按下数字键“1”进入设置界面,见如图5.1.2所示。需要设置的参数有编号、周长、速度、方式。其中“编号”为8位的数字,用于区别所测量的限速器。“周长”和“速度”的说明见本说明书的“9.附加说明”。“方式”是用于选择测量方式,共有两种测量方式可选:线速度和转速。

在设置界面按下“退出”键,返回主界面;按下数字键分别进入相应的参数设置界面,如图5.1.3所示。



       (A)                 (B)               (C)                (D)

5.1.3 参数设置界面

在图5.1.3(A)、(B)、(C)中“←”和“→”用于切换光标的位置,在光标的位置可以按数字键输入数字。比如界面(A)中编号“12345678”,先按下数字键“5”,那么编号就变成“52345678”,再按下“6”,编号就变成“56345678”。

在图5.1.3 (D)中,“↑↓”键用于选择测量方式为线速度还是转速。在界面中显示“线速度(m/s)”,说明当前测量方式为线速度测量方式,显示“转速(rpm)”说明当前测量方式为转速测量方式。

按下“退出”键,则完成参数设置操作并保存当前值,并返回设置界面。

5.1.3测量功能

在主界面时按下数字键“2”进入测量主界面见图5.1.3(A)



           (A)测量主界面        (B)测量进行中界面         (C)测量停止界面

5.1.4 测量界面

在图5.1.4中,“001-12345678-09”中的“001”表示测量记录号范围为1-100,由仪器自动生成;“12345678”表示被测限速器编号,在“设置”菜单中由用户输入;“-09”表示重复测量次数,每进入一次测量功能,可以重复测量20次。“Va(m/s)”中的“Va”表示电气开关动作速度,(m/s)为测量单位表示当前测量方式为测量线速度,如果测量方式为测量转速将显示为“rpm”Vm表示机械动作速度。

在测量主界面按下“测量”键进入测量状态,界面显示如图(B)测量进行中界面。测量进行中界面,通过测速传感器进行速度测量;限速器机械动作时,则当次测量完成,进入到测量停止界面。在测量停止界面按下“测量”键保存当次测量结果进入再次测量显示测量进行中界面;按下“打印”键打印当前测量数据,按下“退出”键自动保存数据退出测量过程回到开机主界面

5.1.4查看功能

在开机主界面时按下数字键“3”进入测量数据查看主界面,如图5.1.5 (A)所示。在该界面下按“↑↓”可以选择测量记录号,界面中的“﹥NO=011”将变化显示;按“退出”键回到主界面;按“查看”键,将进入查看数据界面状态,如图5.1.5 (B)(C)所示。









                                                  (A) 查看主界面          (B) 查看数据(线速度)        (C)查看数据(转速)

5.1.5 数据查看界面

在图5.1.5 (B)显示的为线速度数据查看界面,(V)显示的为转速数据查看界面。数据格式和意义见5.1.3测量功能中介绍。

5.1.5清空功能

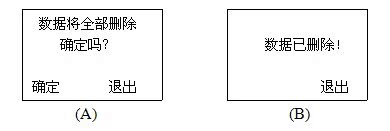

在主界面时按数字键“4”进入删除界面见图5.1.6 (A),在删除界面(A)状态下,按“确定”键,将删除全部数据并界面显示如图5.1.6 (B)。在删除界面(A)状态下按“退出”键不删除任何数据直接返回开机主界面









5.1.6 删除界面

注意:清空功能将清空所有记录的数据,清空前请慎重。

5.1.6时间设置







在主界面时按下数字键“5”进入时间参数设置界面,在时间设置界面按“”“”键切换光标位置,按数字键修改光标处的数据,按“退出”键保存数据并返回开机主界面。

5.1.7 时间设置界面            图5.1.8 数据导出

5.1.7帮助界面

在主界面时按下数字键“6”进入帮助界面,该界面显示公司网址及联系电话。

5.1.8数据导出功能

在主界面状态下,点击“OXJC数据导入软件”的“导入数据”按键,那么数据将自动从仪器传送到计算机中,传送过程中界面将显示如图5.1.8所示。传送完成,界面显示将回到主界面。

注意:在进行数据导出时要连好通信线、正确设置通信端口。

5.2数据测量

5.2.1限速器动作速度检测前准备

(1)连接驱动电机连线,接上AC220V交流电源;

(2)设置额定速度、测试方式,输入节圆周长及编号;

3安装测速传感器

取一小磁钢贴在限速器**上,速度传感器头通过连接杆固定在驱动器上,调节连接杆的位置和角度使其上的传感器头距小磁钢在5mm内,保证**转动时每周经过传感器时其间距都小于5mm如果传感器头距小磁钢在5mm内无感应(有电时灯不亮)则小磁钢反过来贴。

4)夹上限速器电气开关

将限速器电气开关和电梯的安全回路断开;将两个夹子夹在限速器电气开关的两端。

5)将驱动电机轮靠在限速器绳轮上,正确设置电机换向开关,打开驱动电机;

5.2.1一次测量

在开机主界面按“2”键进入测量主界面,在测量主界面按“测量”键开始测量。测量过程液晶屏显示如图5.1.3在开始测量后,3秒内电机将开始转动并以较高的加速度加速到限速器的额定速度,之后以固定加速度0.01m/s2缓慢加速,直到限速器动作,驱动自动停止,蜂鸣器鸣音,一次测量完成。具体使用祥见5.1.3

5.2.2重测

一次测量完成后如需多次测量该限速器则按在测量停止界面按“测量”键,重测停止后可再次按“测量”键进行下一次的重复测量,每个限速器可重复测量20次(1-20)。

5.2.3测量退出

在一次测量或多次重复测量后按“退出”键退出测量。

5.2.4测量打印

在测量停止界面,按“打印”键自动打印该限速器的测量数据,打印完成后自动停止。

注意:每次测量或重测都需要对限速器进行复位,每次复位限速器(包括电器动作开关和机械动作开关)都必须断开驱动开关,以保证操作安全。

6. 软件介绍

OXJC数据导入软件”是一款辅助型软件。主要功能包括:1、将硬件设备中的数据导入计算机中并将数据显示在软件界面上。2、将数据导入到EXCEL文件中。可使用“Office Excel”打开该文件。

6.1软件安装

6.1.1 驱动安装说明:

1、运行光盘中的“驱动”文件夹下的“CH341SER.exe”文件。

2、将限速器测试仪USB接口插到计算机U口,系统弹出“发现新的硬件安装向导”,点击“下一步”直到完成。

6.1.2 OXJC数据导入软件安装及使用说明

1、将光盘中“OXJC数据导入软件”文件夹拷到计算机中。

2、直接运行“oxjc.exe”即可。

3、“file”文件夹下的文件为软件使用的系统文件,不能任意修改或删除。以免影响软件的正常运行。

6.2功能介绍



6.2.1软件界面

软件界面主要包括三个部分:1、菜单区。2、信息区。3、数据区。

6.2.2 功能介绍

“菜单区”:

“菜单区”位于软件的*上放。“菜单区”提供了软件所有功能的功能按钮,用户可通过点击这些功能按钮来运行对应的功能。这些按钮的功能分别为:

1、“导入数据”。负责接收设备导入进来的数据,同时将数据显示到“数据区”中的表格中。

2、“导出文件”。该功能生成一个EXCEL文件,并将仪器导出的数据填写到该文件中对应的表项中。该EXCEL文件中的表格与用户所需的“电梯限速器动作速度校验报告”格式相同。并且在保存数据过程中,软件自动将显示界面中的信息一一对应的填入到“电梯限速器动作速度校验报告”中。用户可使用生成的EXCEL文件浏览或打印相关信息。

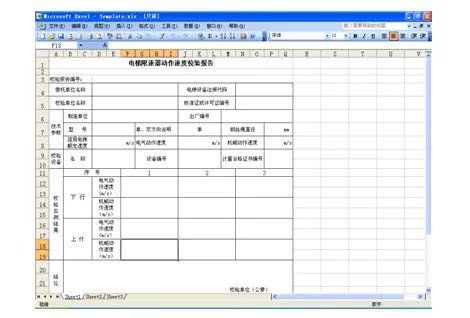

生成的EXCEL文件信息如下图所示:

在该EXCEL文件中的“Sheet1”中保存了报告的相关信息。在“Sheet2”中保存了仪器导出的所有数据。

3、“串口设置”。用来设置硬件设备与计算机链接的串口编号。只有设置正确的串口编号,硬件设备才能与计算机正确通讯。

4、“退出”。退出软件。

“信息区”

“信息区”位于图中黑色的边框内。用户输入的信息将与“电梯限速器动作速度校验报告”表格中的各项一一对应。使用软件时正确填写信息即可。软件在正常退出时会自动保存黑色的边框内所填写的信息。并且,在下次运行软件时自动显示*后一次退出软件时所填写的信息。在首次运行软件时信息为空。

“数据区”:

“数据区”用以显示硬件设备导入进来的数据信息,并且这些信息不能修改。

7. 打印机说明

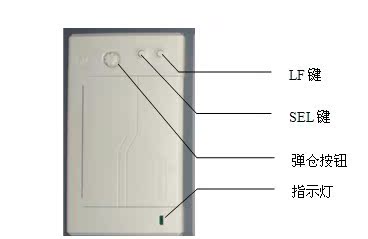

打印机组成如图所示,包括状态指示(指示灯亮表示打印机工作在在线状态,反之为暂停打印状态,指示灯闪烁表示打印机缺纸),及操作按钮,可实现自检、暂停打印、及送纸方式选择及换纸。





1.上纸:按弹仓按钮,打开纸仓门,放入纸卷,露出纸头,关好纸仓门,使其压住打印纸露出端即可。

注意1:该打印机属热敏型,热敏打印纸只有较光滑的热敏面(正面)才能打印内容,安装时要把纸的正面对着白色的热敏片。

注意2:打印纸属于普通热敏纸,纸宽57mm,纸轴外径小于33mm

2.自检:检测打印机是否正常工作,先按一下SEL键,使指示灯灭;按下LF键不松手,紧接着按下SEL键,两键都松手后即开始自检打印。打印后自动退出自检打印。

3.暂停打印:打印机在打印过程中按下SEL键,松手后,打印机打完当前字符后会停下来,这时可以进入送纸方式。再次按下SEL键,松手后打印机又继续打印。

4.送纸方式:按一下SEL键在线指示灯灭时,如需走纸,按下LF键,松手后打印机将空走送纸。再次按下SEL键,松手后打印机停止送纸。在送纸过程中或送纸结束后可以随时按下SEL键回到在线方式。

8. 故障及处理方法

1.打开控制电源,液晶无显示:检查电源接口是否接触可靠,电源220V是否有电;保险丝是否熔断。

2.数据不能导出:检查通信接口是否牢固;通信端口设置是否正确。

3.限速器安全开关动作无动作速度:限速动作开关接口是否可靠连接。

4.不能正常打印:检测打印机是否有纸,在线指示灯是否正常等。

9. 附加说明

9.1节圆直径及周长的测量方法

限速器**节圆周长关系到限速器动作速度测量准确性,其关键是限速器**节圆周长的测定。周长的确定:一种是可采用测量限速器**外沿周长与限速器**槽内周长之和的平均值作为限速器**节圆周长的方法。另一种是在限速器处在张紧(正常情况)的工作状态,利用游标卡尺测量出钢丝绳在限速器绕成圆的内径或外径,然后测出钢丝绳的直径,通过加一个直径(内径)或减一个直径(外径)求出节圆的直径,*后根据C=πD算出节圆周长。这二种方法都很简单容易操作,得出的限速器**节圆周长相对准确,也很适用于限速**槽磨损严重的情况。

9.2初始速度的设定

通常情况下,设置测试仪初始速度为限速器额定速度。这样由额定速度加速到限速器动作速度花费的时间相对较长。同时会出现这样一种情况,当**速度接近限速器额定速度时,测试仪橡胶轮移至**外缘上时,将会产生一个加速而使限速器提前动作,这样测试数据将会失真。而如果开始预置测试仪初始速度为限速器动作速度的下限值,待测出**个动作速度后再重置测试仪初始速度为**个动作速度稍低的值,这样可缩短测试时间,提高检测效率,也可降低测试的工作强度。

测量时一定要正确把握测试仪转轮的平衡,轻触限速器盘轮的单边,使其匀速转动。实际检测中,特别注意的是:磁钢分正反面。若正面对霍尔传感头,检测仪显示电气开关动作速度变化:反面对霍尔传感头,检测仪电气开关动作速度显示为零。
